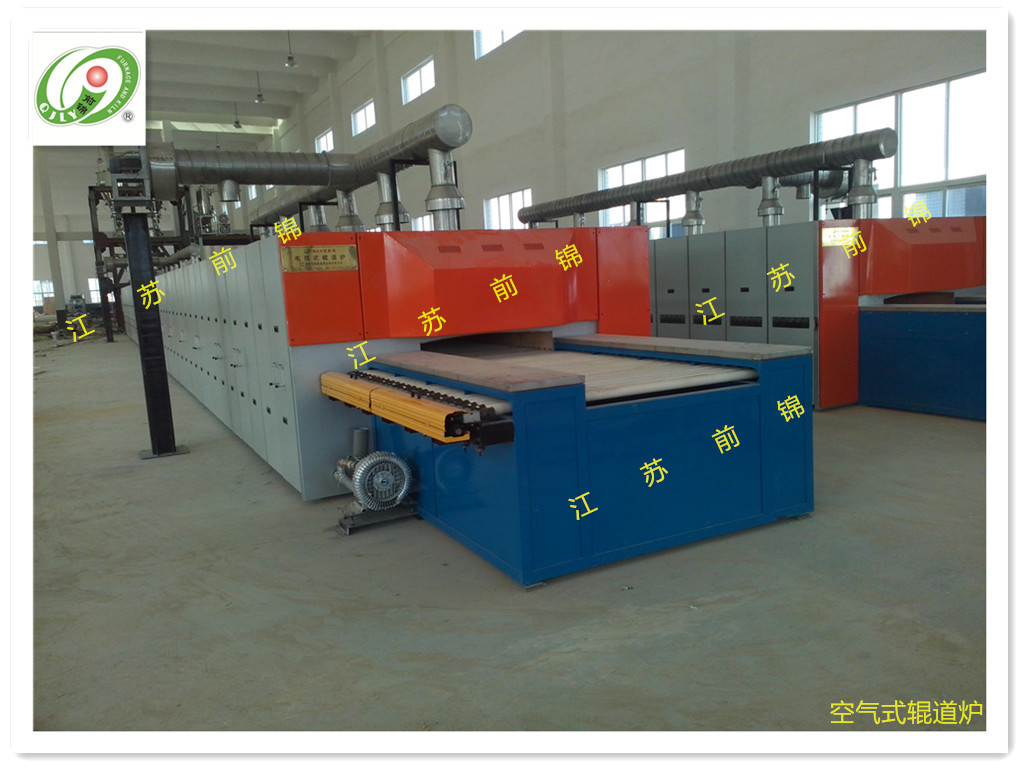

適用工藝：富鋰基錳酸鋰材料的連續燒成
設計單位：江蘇前錦爐業設備有限公司
Ø前言：電池材料的好壞，沒有界限，一是來自材料工藝本身的處理，另外就是設備選型和設計細節的關鍵所在，本文是作者在鈷酸鋰、錳酸鋰、氧化鈷、三元材料等材料十年以來在一次、二次燒結過程中吸取大量實踐經驗并完全復制日本同類型窯爐而最終投向市場的一種高端輥道窯。文章內容為設計細節，望作參考，為鋰電貢獻僅有力量。
Ø關鍵詞：鈷酸鋰錳酸鋰 富鋰基錳酸鋰 高壓鈷酸鋰 高鎳三元材料 四氧化三鈷 氧化鈷 鈦酸鋰 匣缽 坩堝 承燒板 推板 石墨匣缽 石墨坩堝 鋰電池負極材料鈦酸鋰
一、設備用途及工藝條件簡述
1.1、設備用途：錳酸鋰鋰電粉體材料在氧化性氣氛中的連續性燒成。
1.2、物料特性：堆料密度1.0g/cm3（濕料），燒失率20%，廢氣成分主要為co2和水蒸氣，弱酸性。
1.3、裝料方式：匣缽在窯內單層三排放置，匣缽容積4.5 dm3（按裝料高度50mm計），裝料4.5kg。
1.4、燒成工藝：燒成周期39h，預熱、保溫和冷卻時間分別約7.5h、22.5h和9.0h，詳見“模擬燒成工藝曲線”（僅供設備調試和驗收之用，不作為產品燒成依據）。
二、主要技術參數
2.1、長期使用溫度： 1100oc
2.2、額定功率： 320 kw
2.3、保溫功率： ～160 kw
2.4、供電電源： 3φ－380v
2.5、加熱區數： 20區
2.6、控溫點數： 39點
2.7、測溫點數： 2點
2.8、控溫精度： ≤±1 oc
2.9、截面溫差（恒溫段）： ≤±4 oc
2.10、表面溫升： ≤±45 oc
2.11、爐膛尺寸（l×w×h）： 31200×1120×115mm
2.12、工作區尺寸（l×w×h）： 31200×1060×90mm
2.13、匣缽尺寸（l×w×h）： 320×320×75mm（用戶自備）
2.14、設備外形尺寸（l×w×h）：~34800×2430×1450mm
2.15、傳送速度： 400—1600 mm/h
2.16、參考速度： 800 mm/h
三、結構說明
本電窯主要由窯體、傳動系統、進料輥道、出料輥道、加熱元件和電控系統等幾部分組成。
注：可根據用戶要求另行設計制造，更多規格及參數和詳細技術方案請來電索取。
